DB ワイヤーハーネスは接続の安定性とシステム効率をどのように改善しますか?

のDBワイヤーハーネス現代の電子および通信システムにおいて重要な役割を果たし、さまざまなコンポーネント間に安定した、効率的で組織的な接続を提供します。この記事では詳しく説明します何DBワイヤーハーネスとは、なぜそれはさまざまな業界にわたって重要であり、どうやって信頼性と信号の完全性が向上します。詳細な技術パラメータ、機能リスト、および専門的な表を提示することにより、読者が DB ワイヤー ハーネスの構造、機能、および性能基準を理解するのに役立ちます。このコンテンツでは、顧客からよく寄せられる 10 のよくある質問にも回答しており、明確さと技術的な透明性を確保しています。最後に記事で紹介するのは、東莞信号原点精密コネクタ有限公司は、高品質の DB ワイヤー ハーネス ソリューションを専門とする専門メーカーであり、カスタマイズされたサービスと技術サポートについては、読者に同社にお問い合わせいただくことをお勧めします。

目次

1. DB ワイヤー ハーネスとは何か、なぜそれが重要なのか

2. DB ワイヤーハーネスの動作方法と主要な技術パラメータ

3. FAQ: DB ワイヤーハーネスに関するよくある質問

4. 東莞信号原点精密コネクタ有限公司について＆概要・連絡先

1. DB ワイヤーハーネスとは何か、そしてなぜそれが重要なのか

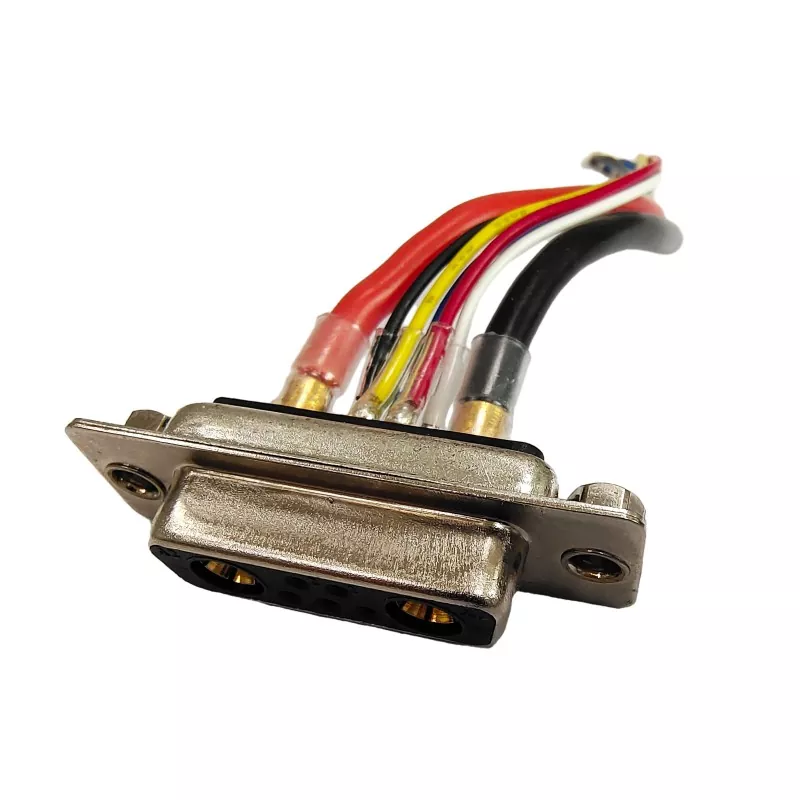

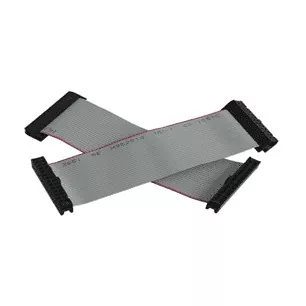

A DBワイヤーハーネスD-sub (または「DB」) コネクタ インターフェイスを中心に構築された配線アセンブリを指し、複数の個別のワイヤ、端子、シールド、保護スリーブを 1 つの統合ハーネスに結合し、1 つ以上の DB コネクタ (例: DB-9、DB-15、DB-25、DB-44、DB-52 など) で終端します。これらのハーネスは、データ通信、計装、産業用制御システム、航空電子工学、および自動車診断で一般的です。

DB ワイヤー ハーネスは、ワイヤを 1 つの織機に束ねて DB コネクタ インターフェイスに統合することで、信号の完全性、正しいピン マッピング、一貫したシールド、および簡素化された取り付けを保証します。本質的には、DB コネクタを介してボードレベルまたはシステムレベルの電子機器を外部システムに接続する神経システムです。

なぜですかDBワイヤーハーネス重要ですか（そして需要が高まっていますか）？

• 信号の完全性とノイズ抑制: DB コネクタは、高感度のアナログまたはデジタル信号を頻繁に伝送します。ハーネスは、シールド、正しい接地、およびケーブル配線を確保して、EMI (電磁干渉) を低減します。

• モジュール性と拡張性: DB コネクタを使用すると、システムをモジュール式にすることができ、ワイヤを緩める場合に比べてサブシステムの抜き差しが簡単になります。

• 信頼性と保守性: 統合されたハーネスは、多くの個別のワイヤよりもテスト、検査、交換、修理が簡単です。

• 先進的なシステムでの使用の増加: 計測、データ収集、制御システム (産業オートメーション、EV 診断、航空宇宙など) の普及に伴い、DB ハーネスの需要が高まっています。

• 市場の成長傾向: 自動車用ワイヤーハーネス市場は、EVの導入と先進的なエレクトロニクスにより、2035年までに1,250億米ドル以上に達すると予測されています。

• 製造における複雑さの軽減と効率化: ハーネス設計を合理化することで、生産コストが削減され、リードタイムが短縮され、エラー率が減少します。

2. DB ワイヤーハーネスの動作方法と主要な技術パラメータ

どのようにしてDB 私たちハーネス仕事？

1. ワイヤーの選択と準備– 信号 (電力、データ、アナログ) および環境条件に応じて、適切な導体ゲージ、絶縁タイプ、およびシールドを選択します。

2. ルーティングとバンドル– ワイヤを論理的な分岐にグループ化し、スリーブ、タイラップ、または編組シールドを適用します。

3. 終端とコネクタの統合– 各ワイヤを端子に圧着またははんだ付けし、DB コネクタ ハウジング (ピン/ソケット) に挿入し、バックシェルまたはストレイン リリーフを適用します。

4. シールドと接地– EMI 性能を維持するには、シールドをシェルまたはグランド ポイントに接続します。

5. テストと検証– 導通、絶縁抵抗、高電位（ハイポット）テスト、プルテスト。

6. 最終的な組み立てと設置– ハーネスは両端で DB インターフェイスに接続され、あるシステムから別のシステムへの信号パスを提供します。

主要な技術的パラメータ

以下の表は、一般的な仕様とカスタム仕様をまとめたものです。DBワイヤーハーネス:

また、クライアントからよくリクエストされる機能リストは次のとおりです。

• ブレークアウトブランチまたはサブハーネス

• 色分けされたワイヤーとラベル付きタグ

• 張力を緩和するオーバーモールドコネクタブーツ

• 環境保護のための頑丈なバックシェル、モールディング、またはシーリング

• カスタムツイスト、ペアシールド、または差動ペアの制御されたインピーダンス (例: RS-422、CAN、DB 経由のイーサネット)

モデル仕様例

これらの仕様は、DBワイヤーハーネスアプリケーションの厳しいニーズに合わせてカスタマイズできます。

3. FAQ: よくある質問DBワイヤーハーネス

以下は、DB ワイヤー ハーネスに関して潜在的な顧客がよく尋ねる約 10 の一般的な質問 (Q&A 形式) と、簡潔だが明確な詳細な回答のリストです。

Q1: DBワイヤーハーネスの「D​​B」とは何の略ですか？
A1: 「DB」は、D-サブミニチュア コネクタ ファミリを指します。 「B」は、歴史的に古い命名法で特定のシェル サイズを示していました (ただし、今日の多くは DB-9、DB-15 などを大まかに指します)。適切な用語は D-sub ですが、業界では「DB」が広く使用されています。

Q2: DB ワイヤーハーネスは信号線と電力線の両方を伝送できますか?
A2: はい。ワイヤゲージ、絶縁、クロストーク/EMI 設計が適切に管理されている限り、電力線 (12 V、24 V など) と信号線を同じハーネスに含めることができます。

Q3: DB ハーネスのシールドと接地の完全性をどのように確保しますか?
A3: 個別のペアレベルのシールドまたはフォイル + 編組を使用し、シールドのドレインをコネクタ シェルまたはグランド ピンに接続し、一貫した接地点を維持し、グランド ループを避けます。

Q4: DB ワイヤーハーネスにはどのようなテストが推奨されますか?
A4: 導通試験、絶縁抵抗試験、耐電圧試験、機械的引張試験。さらに、機能信号検証 (データ ラインのビット誤り率など) を使用することもできます。

Q5: DB ハーネスは高速データ (例: Ethernet、RS-485) をサポートできますか?
A5: はい。ツイストペア、制御されたインピーダンスライン、およびシールドを使用することにより、DB ハーネスは信号の完全性が保たれる限り高速プロトコルをサポートできます。

Q6: 過酷な環境での断熱に最適な材料は何ですか?
A6: FEP、ETFE、PTFE、または XLPE は、高温、化学物質、または火炎への曝露に最適です。堅牢性においては標準の PVC を上回ります。

Q7: カスタム DB ワイヤー ハーネスの注文の通常のリードタイムはどれくらいですか?
A7: リードタイムは複雑さ、量、テスト要件によって異なりますが、多くの場合 4 ～ 8 週間の範囲です。お急ぎのオプションも可能な場合があります。

Q8: DB Harness ではワイヤのラベルと色はどのように扱われますか?
A8: 設置とメンテナンスを容易にするために、お客様の資料に基づいて導体を色分けし、ラベル、熱収縮マーキング、またはタグを各ワイヤに貼り付けることができます。

Q9: 標準 DB ワイヤーハーネスは RoHS / IPC に準拠していますか?
A9: はい、標準ハーネスは RoHS および IPC/WHMA-A-620 (用途に応じてクラス 2 またはクラス 3) に準拠して製造できます。

Q10: DB ハーネスの信頼性を維持できる最大長はどれくらいですか?
A10: 信号のタイプと電気仕様によって異なりますが、多くの制御または計装設定では 10 ～ 20 メートルの長さが実現可能です。非常に長時間の実行では、インピーダンス、電圧降下、信号の完全性を慎重に設計する必要があります。

これらの FAQ は、実際のユーザーのクエリと一致させることで、見込み客を導き、SEO を改善するのに役立ちます。

4. 東莞信号原点精密コネクタ有限公司についてと概要

東莞信号原点精密コネクタ有限公司は、精密コネクタ、ケーブル アセンブリ、カスタム ワイヤー ハーネス ソリューションを専門とする大手メーカーです。当社の専門知識には、DB ワイヤー ハーネスの設計、製造、品質保証が含まれます。当社は、産業オートメーション、航空宇宙、電気通信、計測機器、自動車の各分野にわたる世界中の顧客にサービスを提供しています。

私たちは次のことを誇りに思っています。

• 完全な社内機能: ケーブル切断、ワイヤストリッピング、圧着、オーバーモールディング、試験ラボ

• 国際規格（IPC/WHMA、ISO、RoHS）への準拠

• カスタムエンジニアリングサポートとラピッドプロトタイピング

• 自動化と品質システムへの継続的な投資

概要と行動喚起

要約すると、DB ワイヤー ハーネスは、今日の複雑な電気およびデータ システムを実現する重要な要素であり、モジュール性、信頼性、シールド、効率的な設置を提供します。 「何を、なぜ、どのように」を理解することで、システム設計者と購入者は、パフォーマンスのニーズに真に適合するハーネスを指定できるようになります。で東莞信号原点精密コネクタ有限公司、当社は長年にわたるエンジニアリングの深さと卓越した製造技術をもたらし、お客様の最も要求の厳しい仕様を満たす DB ワイヤー ハーネス ソリューションを提供します。

接触DB ワイヤー ハーネスの要件について話し合ったり、カスタム見積もりをリクエストしたい場合は、お問い合わせください。お問い合わせ.
