丸型コネクタ: 自動化された精度は、極限環境での信頼性をどのように満たすのでしょうか?

人工呼吸器が集中治療室で何千時間も連続して動作するとき、または産業用ロボットアームが粉塵と油が舞う環境で何百万回も位置決めサイクルを繰り返すとき、最も目立たないものの最も重要なコンポーネントはどれでしょうか?答えはコネクタです。電気相互接続の分野では、独特の円筒形状、多ピン構成、優れた耐環境性を備えた丸型コネクタが、極限条件下での電力およびデータ伝送に推奨されるソリューションとなっています。

シグナルオリジン®は、最新の自動旋盤と厳密に適用された品質管理システムを活用して、丸型コネクタを汎用コンポーネントから追跡可能で認証可能なエンジニアリンググレードの製品に引き上げました。すべての SIGNALORIGIN® コネクタは UL 要件を満たしており、産業オートメーション、医療機器、セキュリティおよび防衛システム、航空宇宙などに信頼性が高く、取り付けが簡単な相互接続ソリューションを提供します。

丸型コネクタが過酷な環境で優れている理由

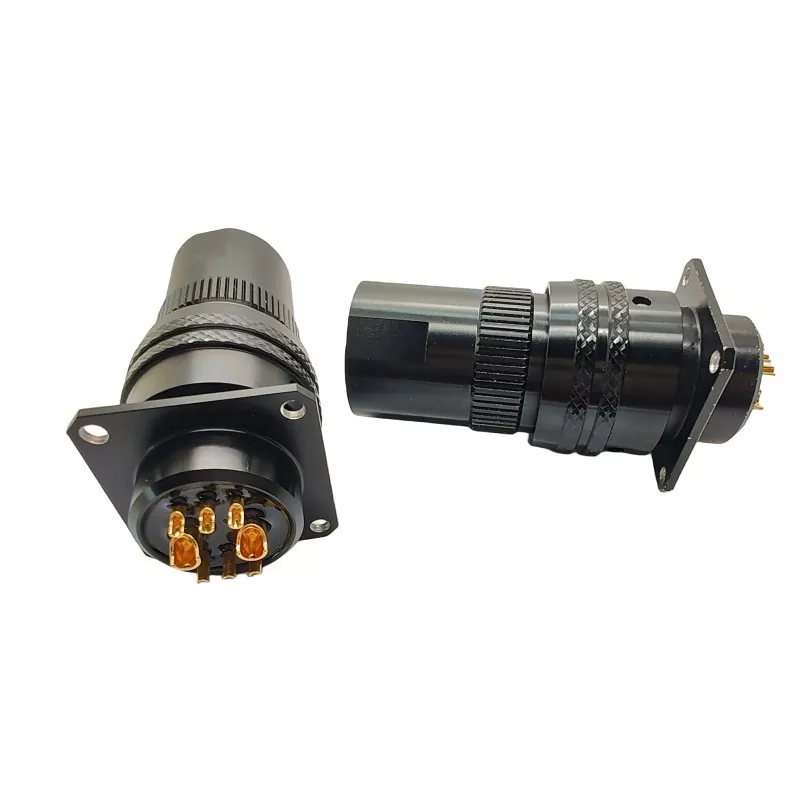

A 丸型コネクタは、その名の通り、マルチピン オス プラグとマルチソケット メス レセプタクルという 2 つの同心円状のコンポーネントで構成されています。雄プラグ内では、プラスチックまたは金属の円形シェルが、電気接点またはピンの向きを正確に定める絶縁インサートを包みます。このアーキテクチャには、次の 3 つの固有の利点があります。

• 耐振動ロック: ねじ式またはバヨネット式カップリング機構により、衝撃や継続的な振動による意図しない切断を防ぎます。
• 電力と信号の混合伝送: 単一インターフェース内の複数の接点により、電力供給とデータ通信を同時に行うことができます。
• 簡単なシール: 円形の嵌合面はエラストマーシールに簡単に適合し、粉塵、飛沫、一時的な水没に対する IP67 以上の保護等級を実現します。

SIGNALORIGIN® の製造は、最新の自動旋盤から始まり、手動操作によって生じる公差の変動を排除しながら、シェルとコンタクトの寸法の一貫性を確保します。

コネクタの原材料から完成品まで: SIGNALORIGIN® 品質の閉ループ

SIGNALORIGIN® の主な目的は、最高の品質基準を満たす製品を提供することです。この目標は、検証可能な 3 つの段階に変換されます。

1. 加工工程
最新の CNC 自動旋盤​​ (スイス タイプとギャング ツール構成の両方) は、銅合金コンタクト、ステンレス鋼またはアルミニウムのシェルを 1 回のセットアップで加工します。コンタクトの真円度、挿入/引き抜き力、めっきの厚さ (通常は金または錫) は、工程内測定とバッチレベルのトレーサビリティの対象となります。

2. 品質マネジメントシステムの適用
SIGNALORIGIN® 組織内では、原材料の入荷検査から完成品のテストに至るまで、ワークフロー全体にわたって品質管理システムが適用されています。丸型コネクタの各バッチは、接触抵抗、絶縁抵抗、絶縁耐電圧、および抜き取り挿入サイクル試験の検証を受けます。

3.UL準拠
すべての SIGNALORIGIN® 丸型コネクタは UL 要件を満たしています。北米に輸出する機器メーカーや、UL 規格に準拠したコンポーネントを必要とする機器メーカーにとって、この準拠により、最終製品の安全性認証の複雑さとリードタイムが直接的に削減されます。

応用範囲: 丸型コネクタに依存する 4 つの業界

SIGNALORIGIN® の顧客は、丸型コネクタを一般商品として扱いません。これらはシステムの信頼性にとって不可欠な要素として指定されています。

産業およびファクトリーオートメーション
自動組立ライン、物流仕分け装置、協働ロボットのジョイントでは、丸型コネクタがサーボ モーター エンコーダ信号と電力供給を伝送します。 SIGNALORIGIN® 耐振動性ネジロック構造は、持続的な振動に耐え、接続の緩みによるラインの停止を防ぎます。

医療機器
外科用ナビゲーション システム、患者モニター、および画像機器には、低い接触抵抗と長い挿入サイクル寿命が求められます。簡単に洗浄できる円形の表面と利用可能なシーリング構成は、表面の消毒と液体の浸入保護に関する医療機器の要件を満たしています。

セキュリティと防御システム
屋外監視 PTZ (パン・チルト・ズーム) ユニット、レーダー システム、軍用通信機器は、幅広い温度範囲 (通常 -40 °C ～ +85 °C) にわたって電気的連続性を維持する必要があります。 SIGNALORIGIN® 丸型コネクタは、塩水噴霧や熱衝撃サイクルに耐えられるよう、耐候性シェル素材と耐腐食性メッキを採用しています。

航空宇宙
客室エンターテインメント システム、飛行データ収集装置、地上支援装置では、軽量設計と丸形コネクタの高密度コンタクト配置により、エンジニアは限られたパネル スペース内により多くの機能を統合できます。

選択と設置: 見落とされている 3 つの考慮事項

SIGNALORIGIN® を指定する調達およびエンジニアリングの専門家向け丸型コネクタ、次の 3 つのパラメータを確認する必要があります。

• 接点構成: 信号タイプ (アナログ、デジタル、高速差動) と電流定格に基づいて、適切なピン直径とメッキを選択します。
• シェル サイズとコンタクト レイアウト: 同じシェル サイズ内で異なるコンタクト数を使用できます。使用可能な位置を確認するには、メーカーのデータシートを参照してください。
• カップリング機構: ねじ込みカップリングは高振動環境に適しています。バヨネットカップリングにより、迅速な嵌合/抜去操作がサポートされます。

SIGNALORIGIN® は、適合する取り付けツールと圧着ダイスを提供するため、ユーザーは人為的な組み立て欠陥を減らしながら、現場で信頼性の高いワイヤ終端を実現できます。

重要なポイント

• 製品カテゴリ: 電力とデータ伝送を統合した丸型コネクタ (円筒形多ピン電気コネクタ)
• ブランド: SIGNALORIGIN® — 最新の自動旋盤を使用して製造
• 品質システム: SIGNALORIGIN® 組織全体に適用される品質管理システム
• コンプライアンス: すべての製品は UL 要件を満たしています。
• 対象アプリケーション: 産業オートメーション、医療機器、セキュリティと防衛、航空宇宙
• 技術的特徴: 耐振動ロック、マルチピン統合、IP67+ シール機能
