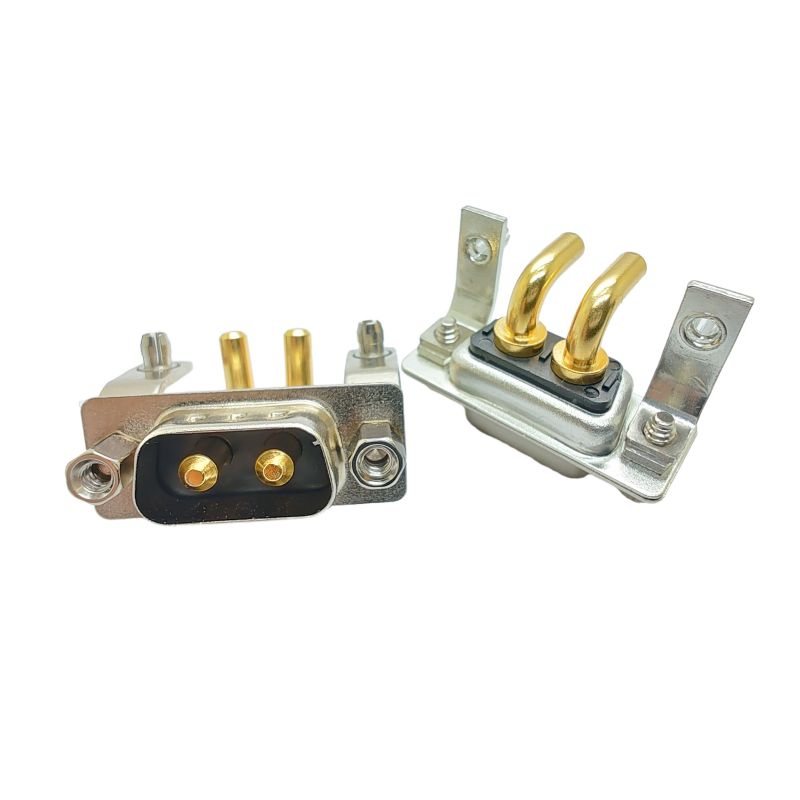

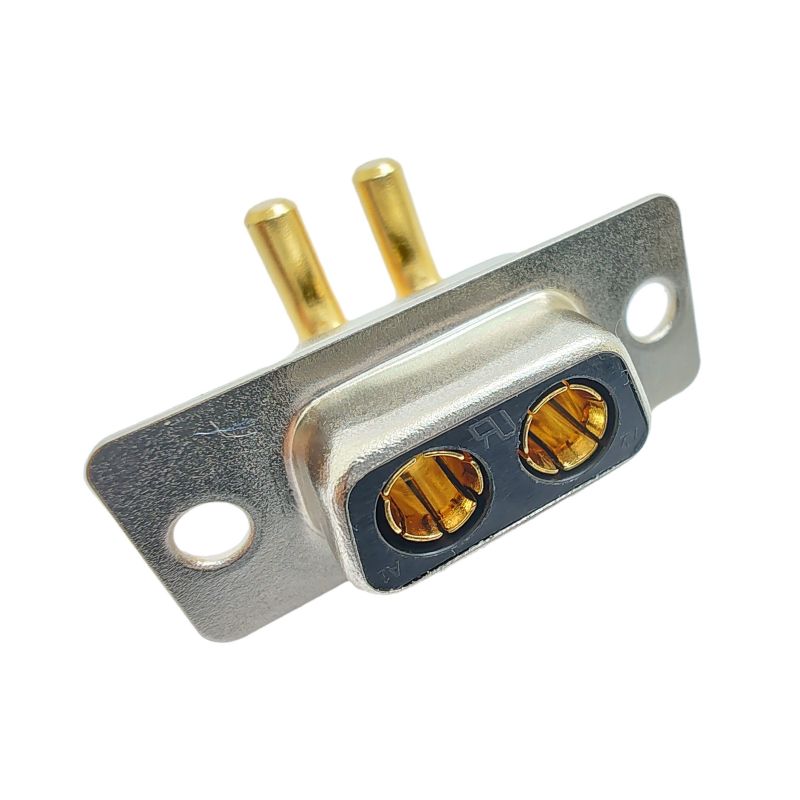

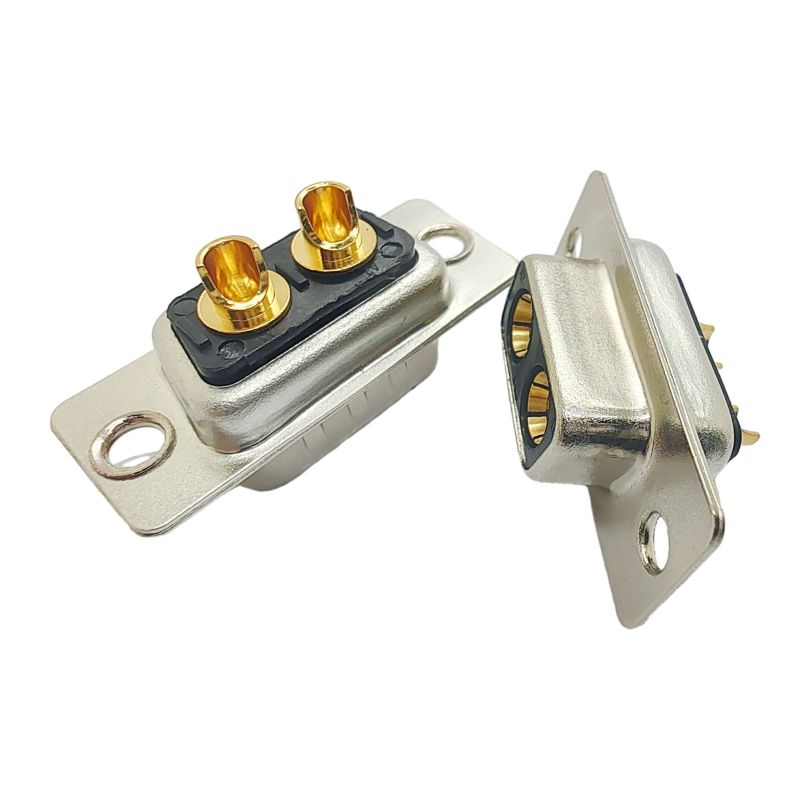

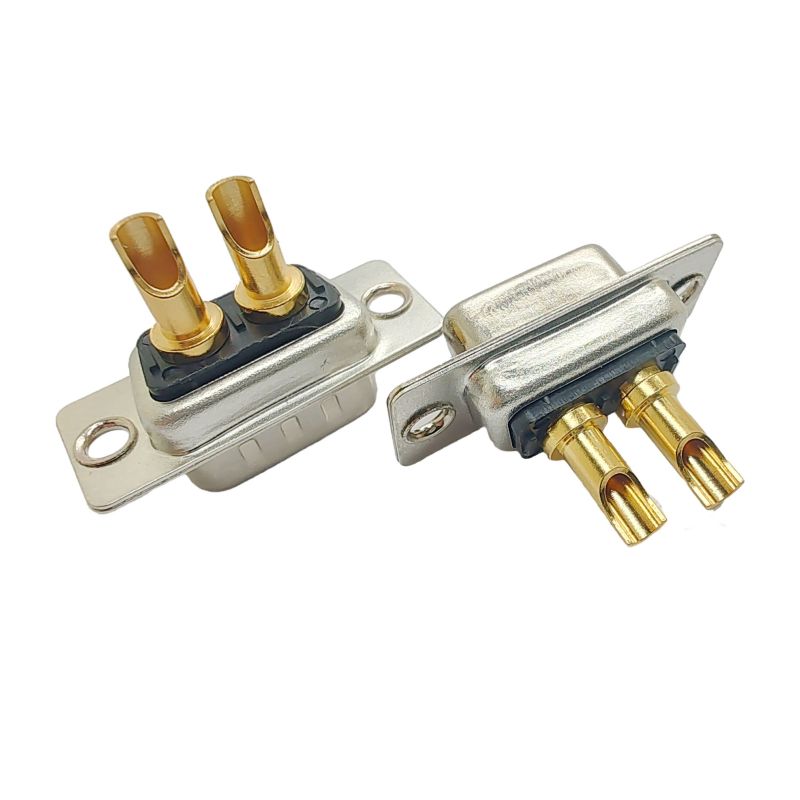

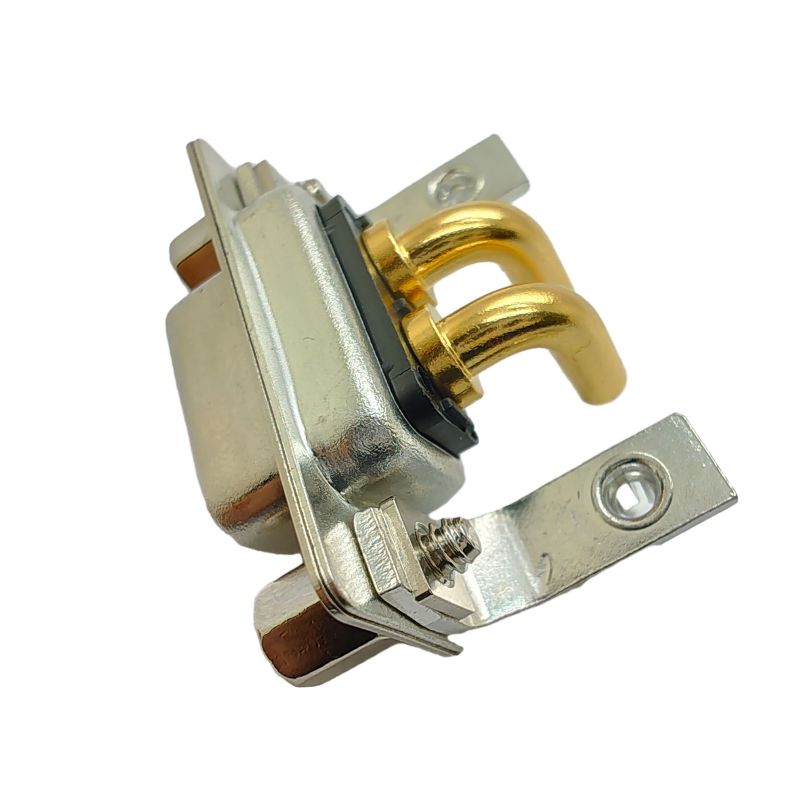

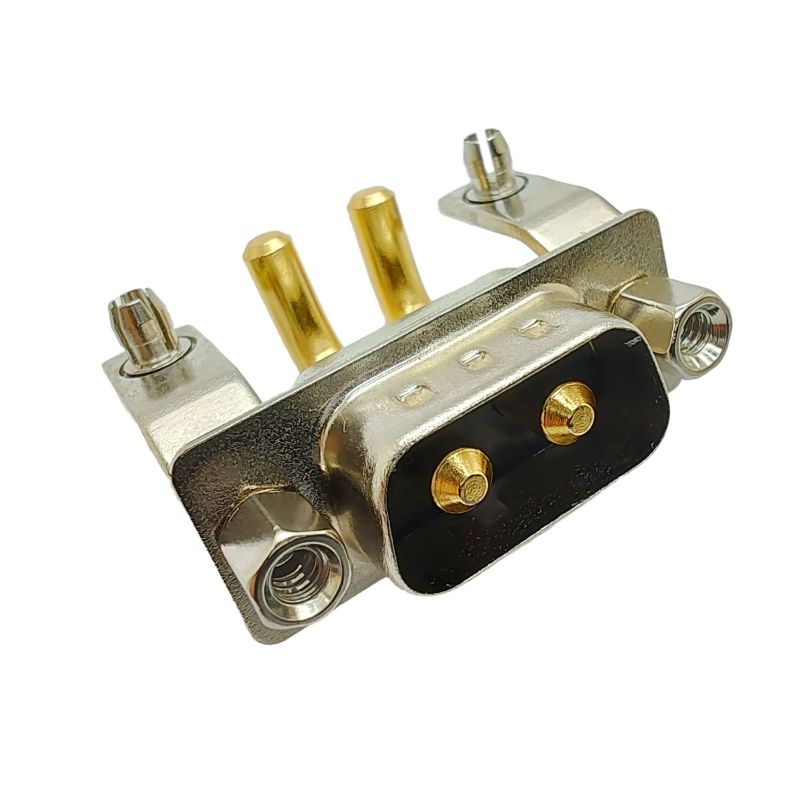

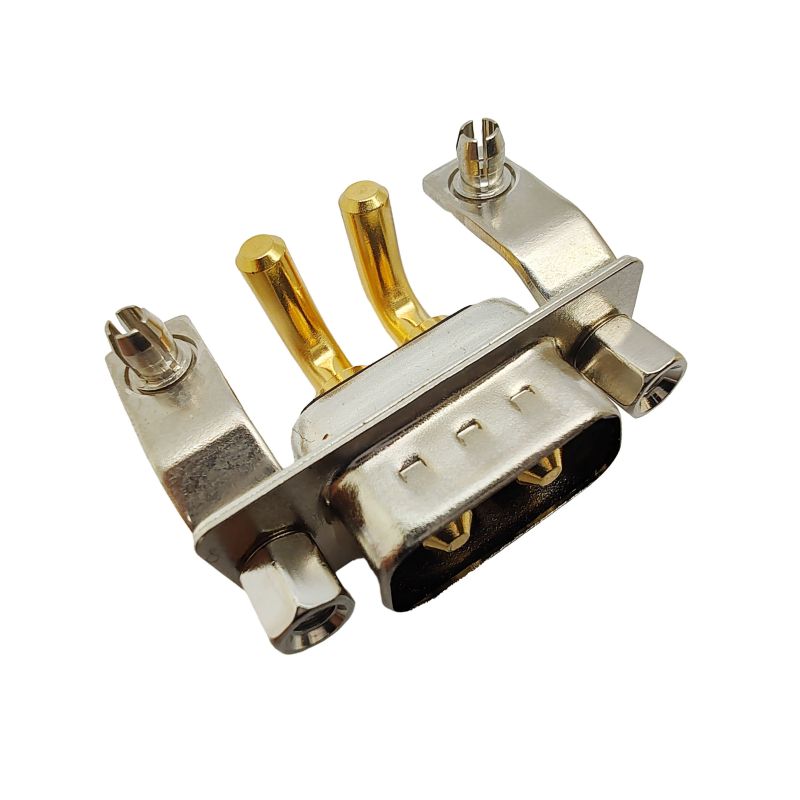

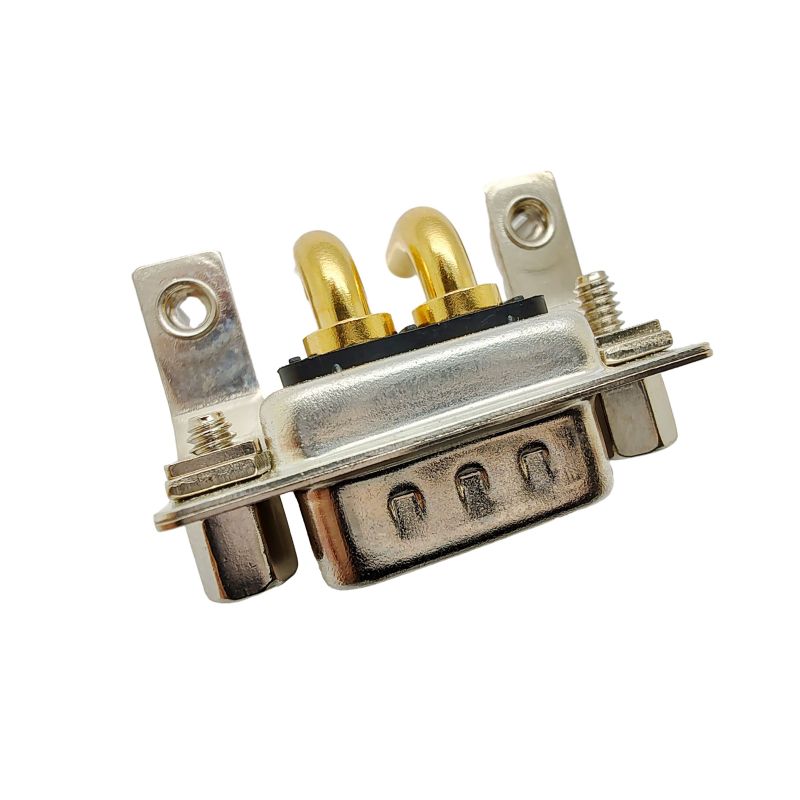

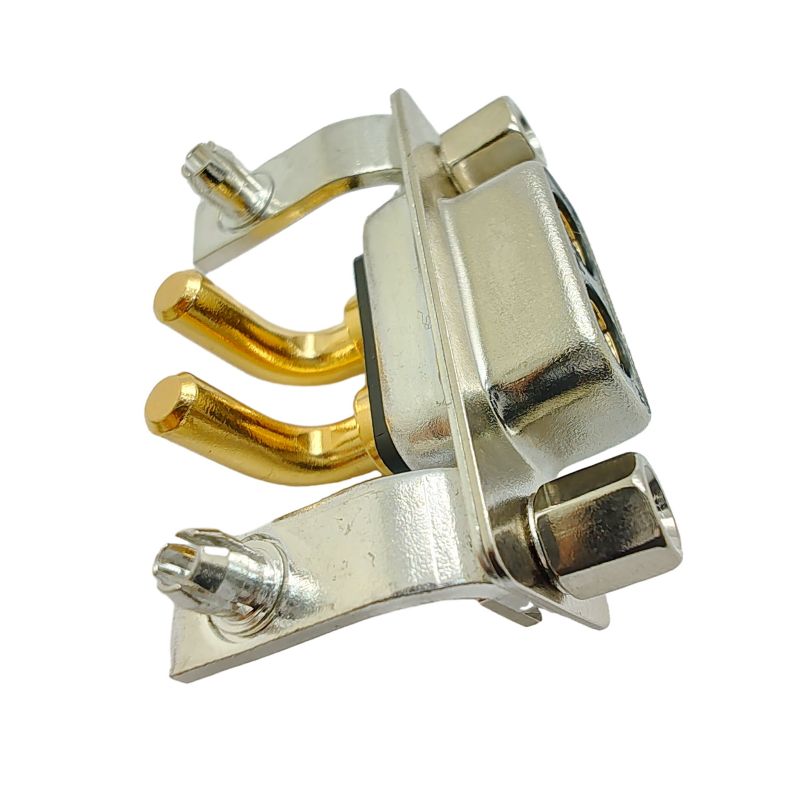

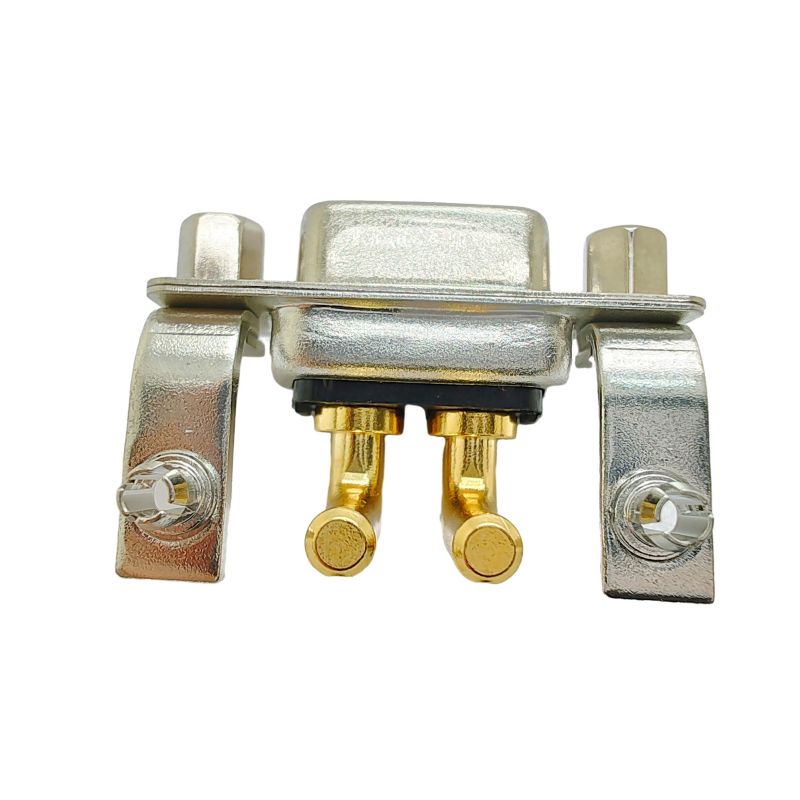

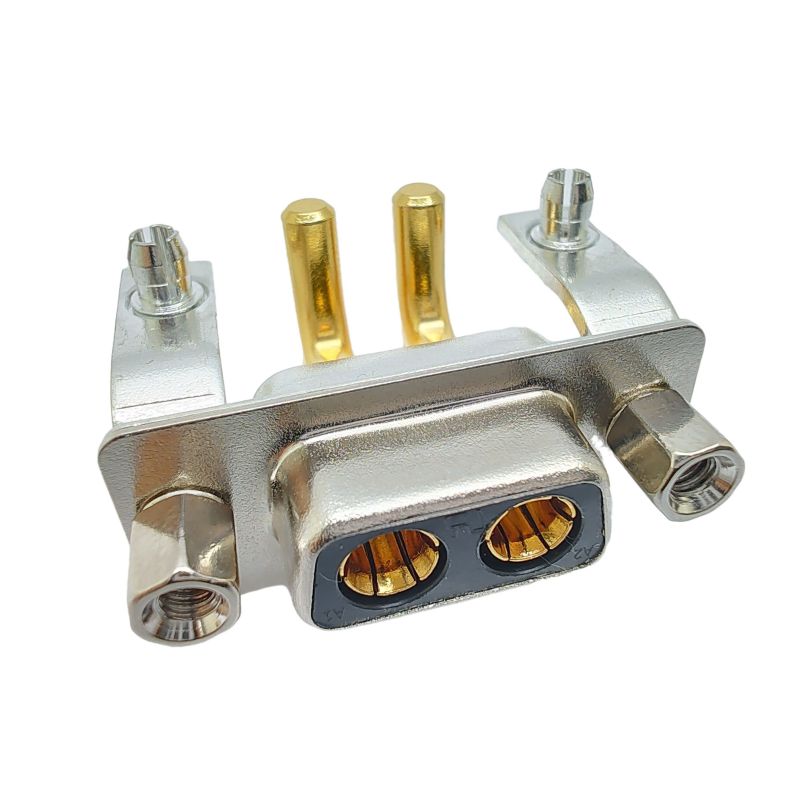

SIGNALORIGIN® では、中国製のコンビネーション D-Sub 2W2 高電流コネクタの豊富なセレクションをご覧いただけます。 2W2 コネクタは、錫/ニッケルまたは金仕上げのスチールシェル、混合レイアウトおよび PBT 熱可塑性プラスチック、30% ガラス充填、UL94V-O 定格絶縁体を備えた 2W2 コンビネーション D-sub プラグです。直角コンタクト終端。 2 パワーポジション。
材料 |
絶縁体材料 |
PBT+30%GF(UL94V-O) |
絶縁体色 |
黒/青 (カスタマイズ可能) |
|
接点材質 |
銅合金 |
|
接点のメッキ |
金メッキ、1U”~30U” |
|
シェル材質 |
スチール/SPCC-SD、ニッケルまたは錫メッキ |
|
電気 |
誘電率 |
AC300V |
高電力接点の電流定格 |
10A-40A (カスタマイズされた) |
|
接触抵抗 |
2.7mΩ最大 |
|
絶縁抵抗 |
500V DCで最小2000MΩ |
|
機械式 |
耐電圧 |
1000V AC rms 1分間 |
挿入力 |
¢1.0 :3.4N /ピン(MAX) ¢3.6:12 N/ピン(MAX) |
|
引抜き力 |
¢1.0:0.3N /ピンMIN ¢3.6:2N/ピンMIN |
|
耐久性 |
500サイクル |
|
動作温度 |
-55℃~125℃ |
高電流定格:10A、20A、30A、40Aのカスタマイズ;
新エネルギー、交通、IT、自動車などのさまざまなビジネス分野に適したD-Subコネクタです。
PE袋とPET箱による内部梱包、カートンによる外部梱包。
1) .D-sub とは何の略ですか?
D サブミニチュアは多用途タイプの電気コネクタです。一般に「DB コネクタ」または「D-sub」と呼ばれるこれらのコンパクトなコネクタは、コネクタの両側を機械的および電磁的干渉から保護する特徴的な D 型シールドにその名前が付けられています。
2) .オーディオ接続に D-sub コネクタを使用できますか?
はい、D-sub コネクタは特定のアプリケーションのオーディオ接続に使用できます。 DB-25 コネクタは、アナログ オーディオ接続によく使用されます。プロのオーディオ機器やレコーディング スタジオなどで複数のオーディオ チャンネルを接続するための便利な方法を提供します。ただし、ヘッドフォンやスピーカーなどの民生用オーディオ デバイスの場合は、他のタイプのコネクタがより一般的に使用されます。
3) .あなたの会社は主にどのような製品とサービスを提供していますか?
D-sub標準コネクタ;丸型コネクタ;コンビネーションD-Sub(大電流);防水コネクタ。
4) .D サブコネクタを取り付けるにはどうすればよいですか?
六角ジャックネジを使用して、パネルまたはエンクロージャの内側から D-Sub コネクタを取り付けます。コネクタを嵌合し、バックシェルのつまみネジをネジ付きジャッキネジに固定します。防水性 IP67 等級は、バックシェルのガスケット/シールとコネクタのシリコン シール リングによって達成されます。
5) リードタイムはどうですか?
サンプルには5〜7営業日かかります。
