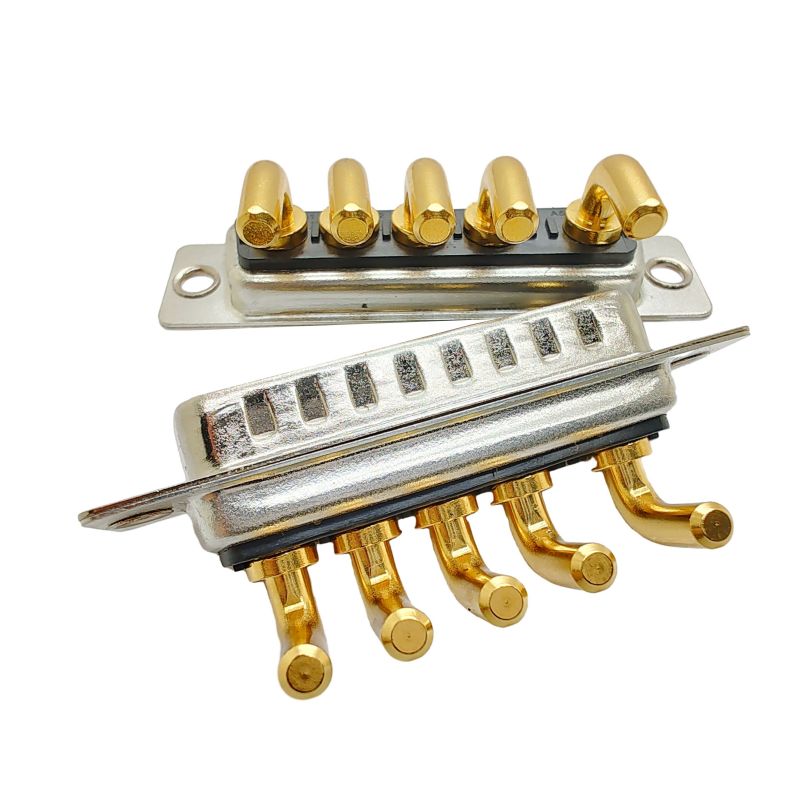

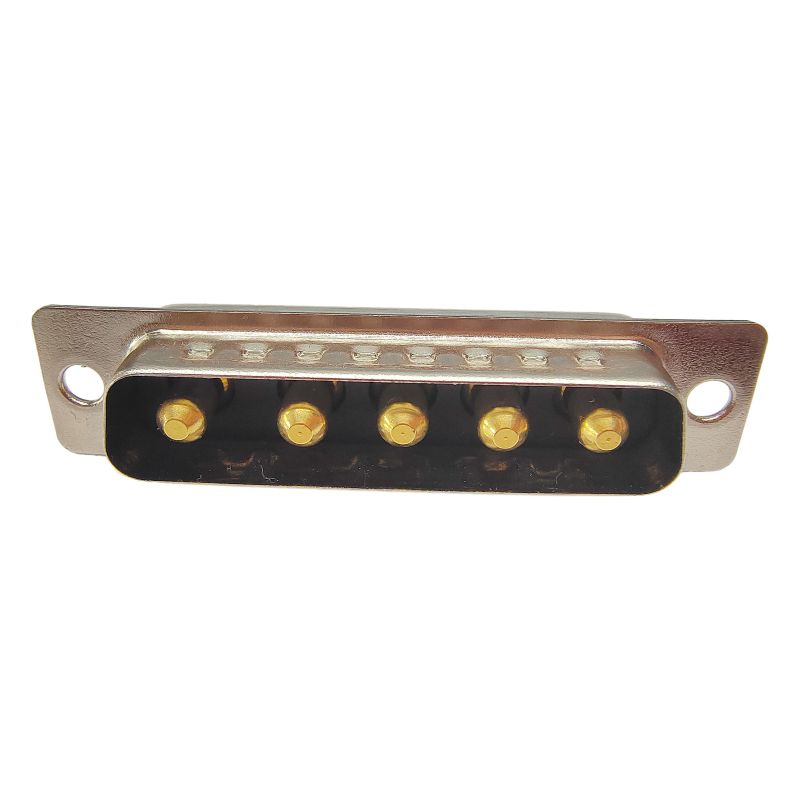

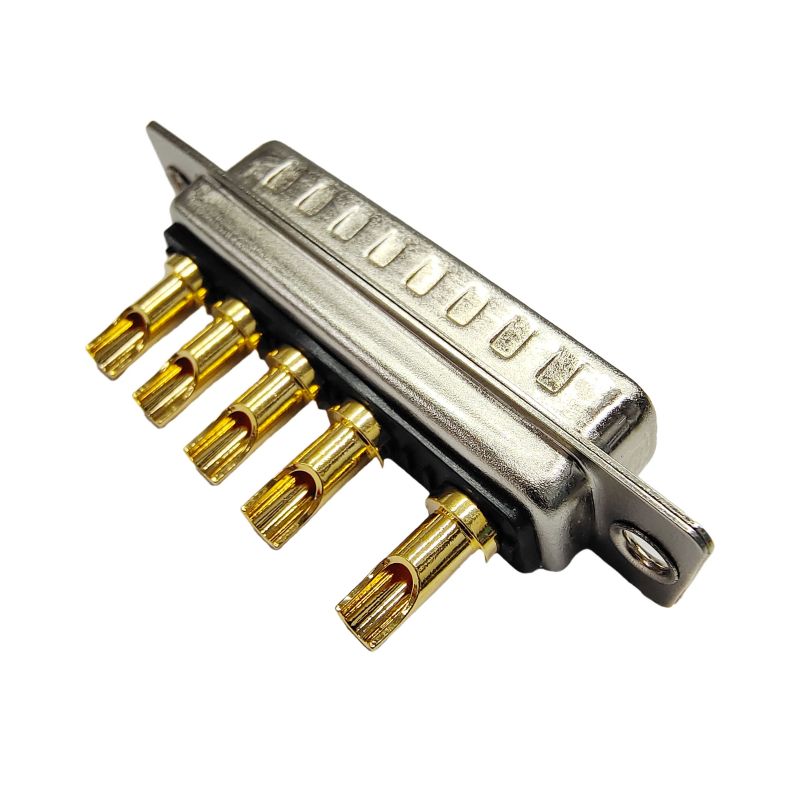

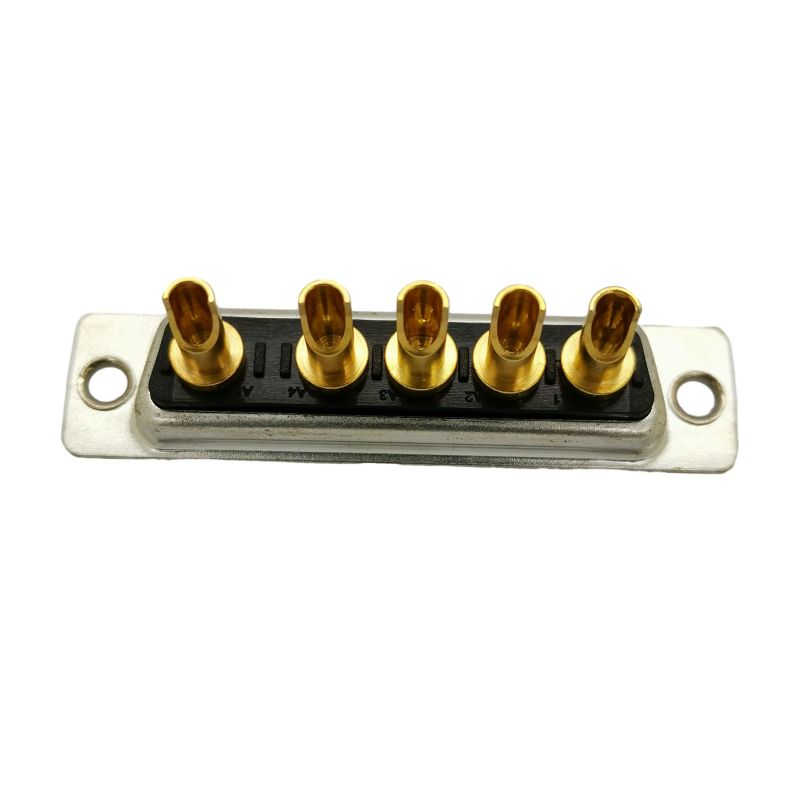

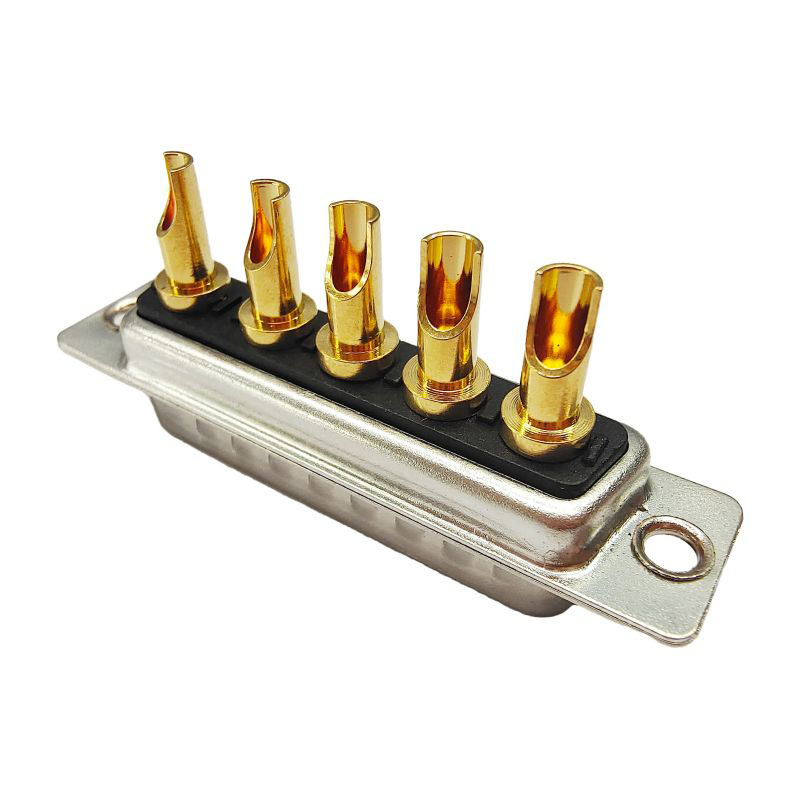

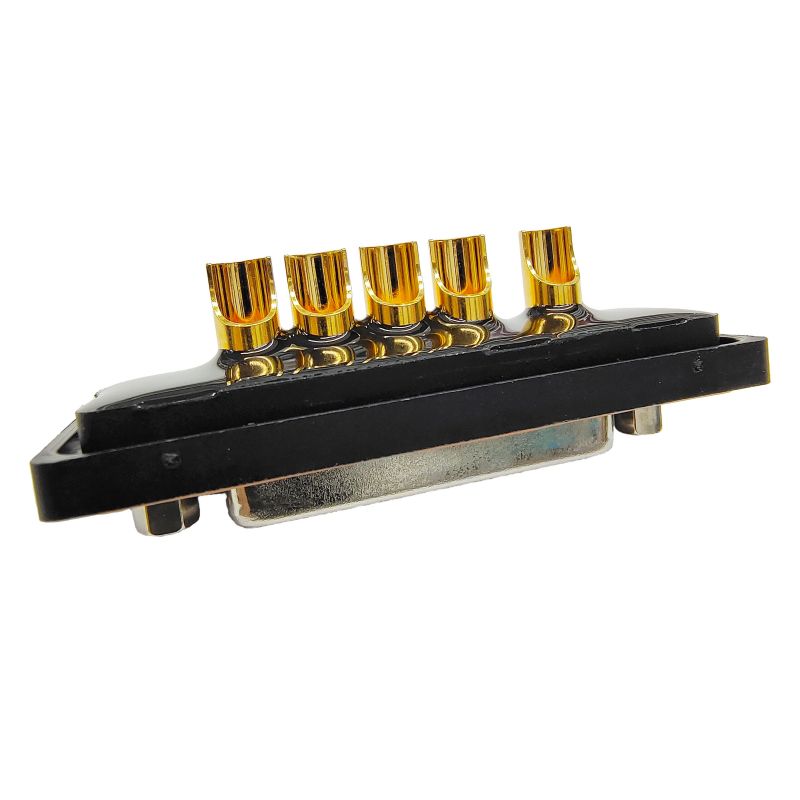

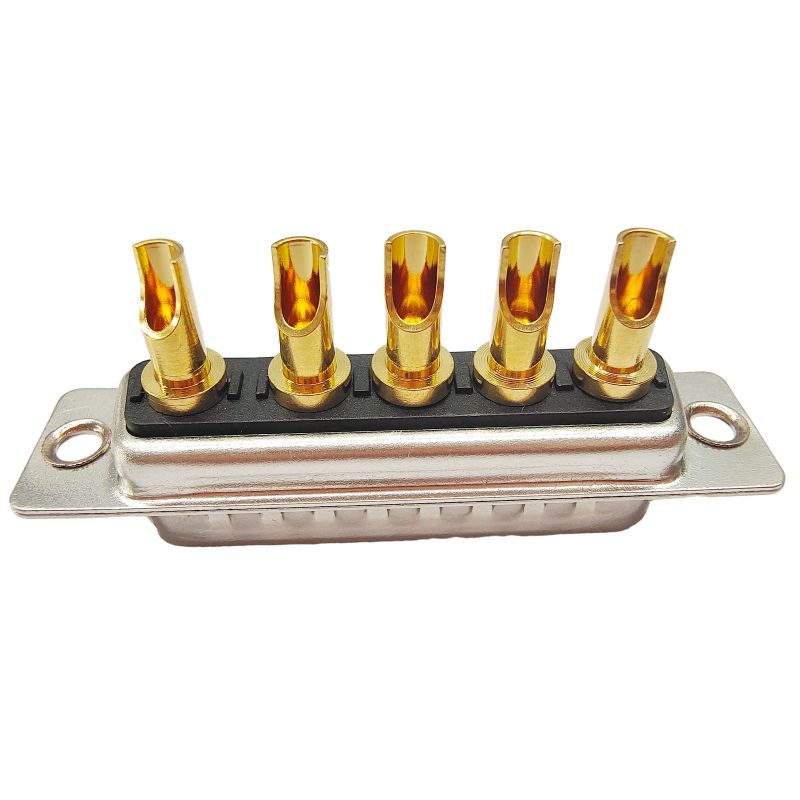

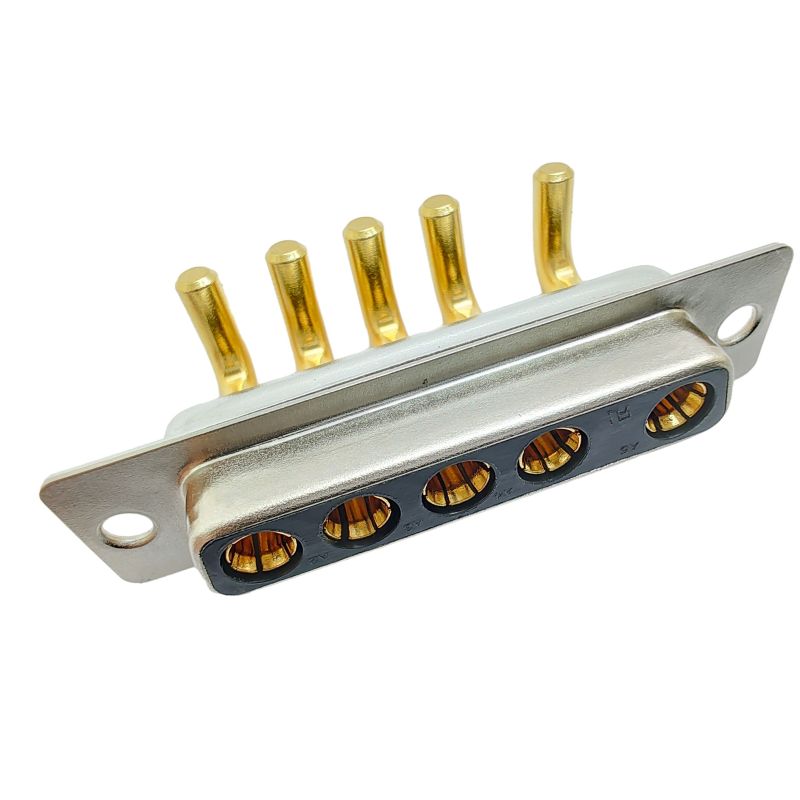

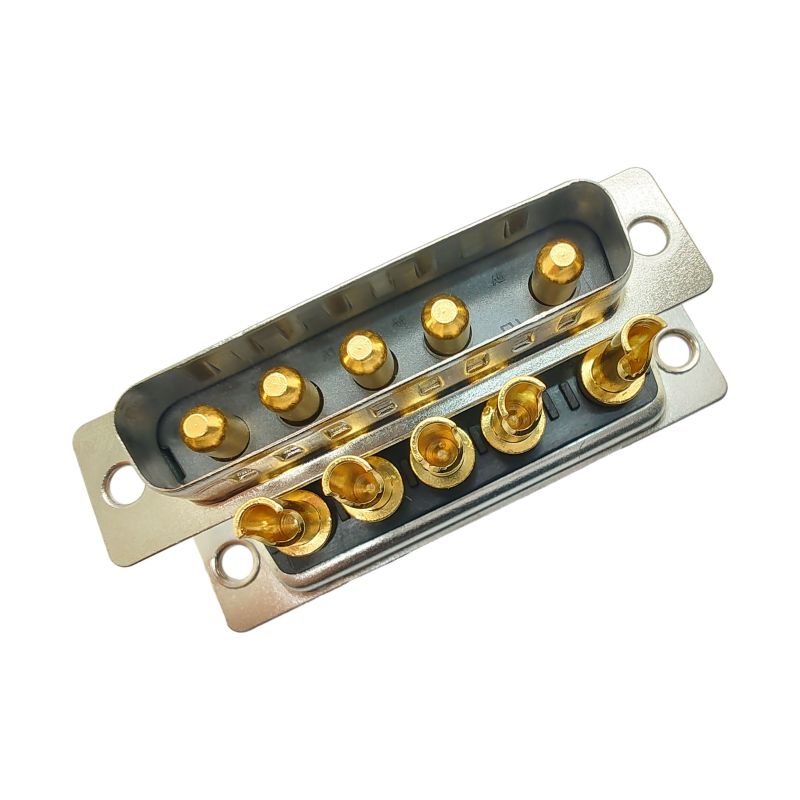

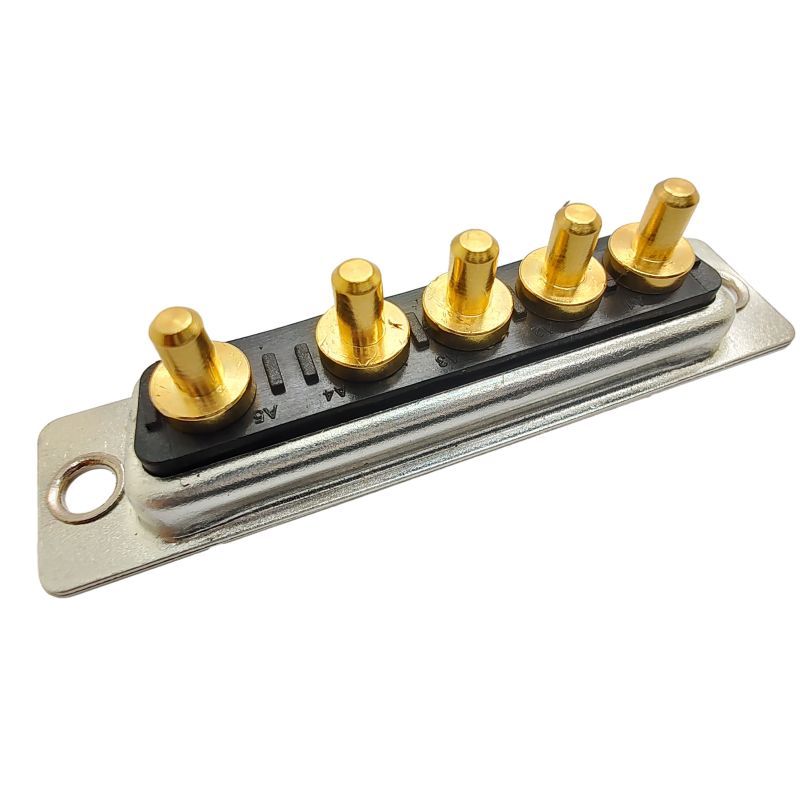

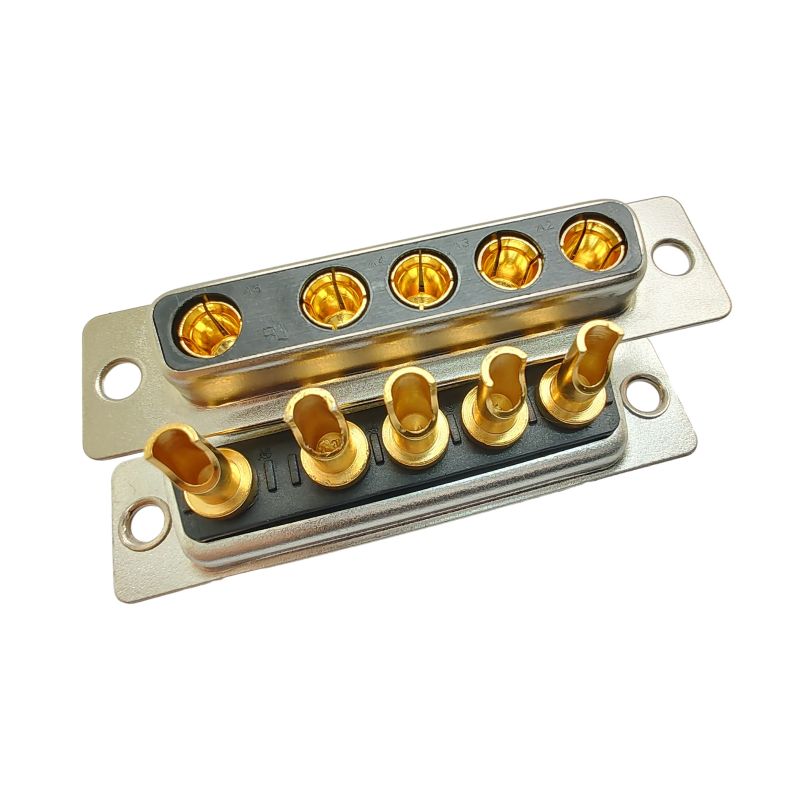

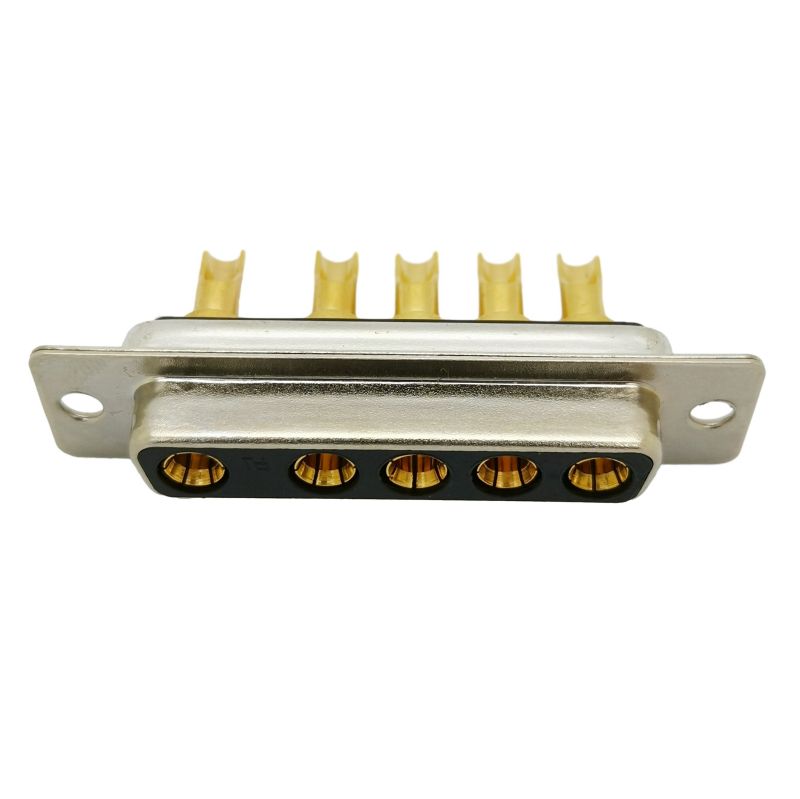

SIGNALORIGIN® は、長年の経験を持つ D-Sub コンビネーション 5W5 高電流コネクタを主に生産する中国のメーカーおよびサプライヤーです。 5W5 ハイパワー D-sub コネクタは、ニッケルメッキブラケット、絶縁体、ニッケルメッキ機械加工コンタクトを備えた金で、ニッケルまたは錫メッキのスチールシェルに収容されています。機械加工されたコンタクトは、電流容量、コンタクトの種類、適切なメッキ、および機械的強度の向上に関して利点があります。
材料 |
絶縁体材料 |
PBT+30%GF(UL94V-O) |
絶縁体色 |
黒/青 (カスタマイズ可能) |
|
接点材質 |
銅合金 |
|
接点のメッキ |
金メッキ、1U”~30U” |
|
シェル材質 |
スチール/SPCC-SD、ニッケルまたは錫メッキ |
|
電気 |
誘電率 |
AC300V |
高電力接点の電流定格 |
10A-40A (カスタマイズされた) |
|
接触抵抗 |
2.7mΩ最大 |
|
絶縁抵抗 |
500V DCで最小2000MΩ |
|
機械式 |
耐電圧 |
1000V AC rms 1分間 |
挿入力 |
¢1.0 :3.4N /ピン(MAX) ¢3.6:12 N/ピン(MAX) |
|
引抜き力 |
¢1.0:0.3N /ピンMIN ¢3.6:2N/ピンMIN |
|
耐久性 |
500サイクル |
|
動作温度 |
-55℃~125℃ |
試験装置17セット、生産装置89セット
1) あなたの生産能力はどうですか?
全自動生産でお客様のご要望にお応えします。
2) アフターサービスは何ですか?
技術サポートをご提供いたします。何か問題がある場合は、最初から解決できます。
3) あなたのMOQは何ですか?
通常、私たちのMOQは100個です。少量のご注文も可能です。
4) .D-sub コネクタは高温環境でも使用できますか?
D-sub コネクタは高温環境用に設計されていません。構造に使用されているプラスチックまたは金属材料は、極端な温度に耐えられない場合があります。高温アプリケーションでコネクタを使用する必要がある場合は、高温定格材料を使用したコネクタや、高温環境の業界標準に準拠したコネクタなど、そのような条件向けに特別に設計されたコネクタを選択することが重要です。
5) .D-subコネクタはどのように接続しますか?

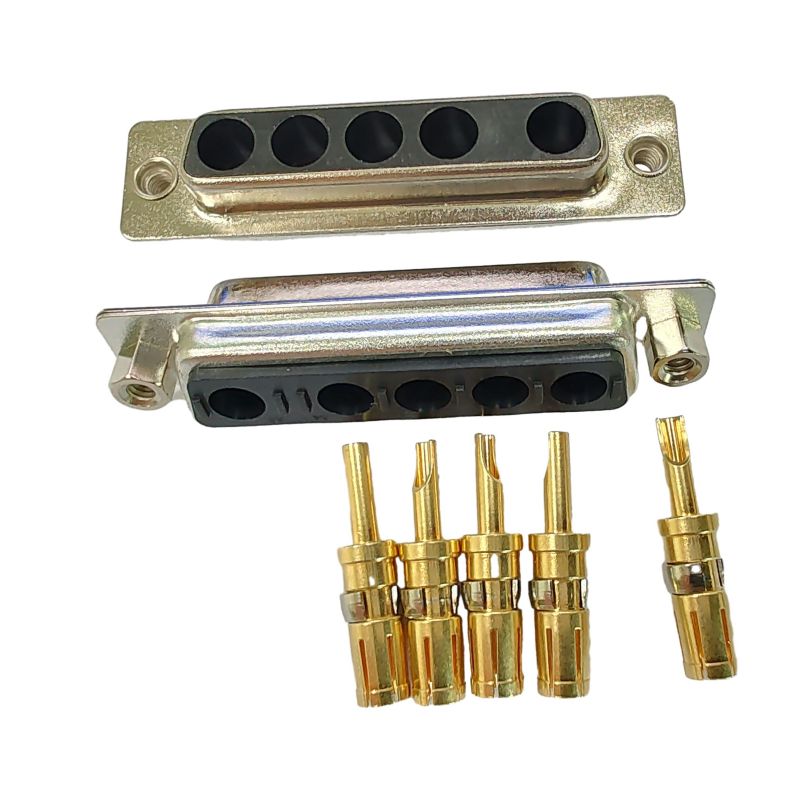

圧着コンタクトを備えた D-Sub コネクタは、ワイヤの剥がされた端をコンタクトの背面のキャビティに挿入することによって配線されます。次に、圧着工具を使用してキャビティを圧着します。次にコンタクトがコネクタに挿入され、そこでロックされます。
