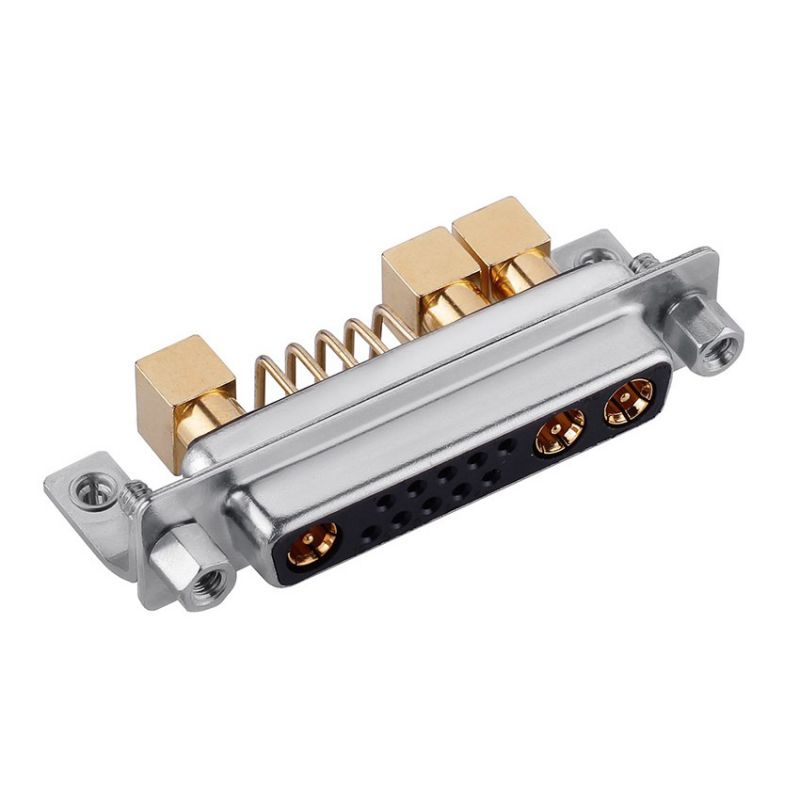

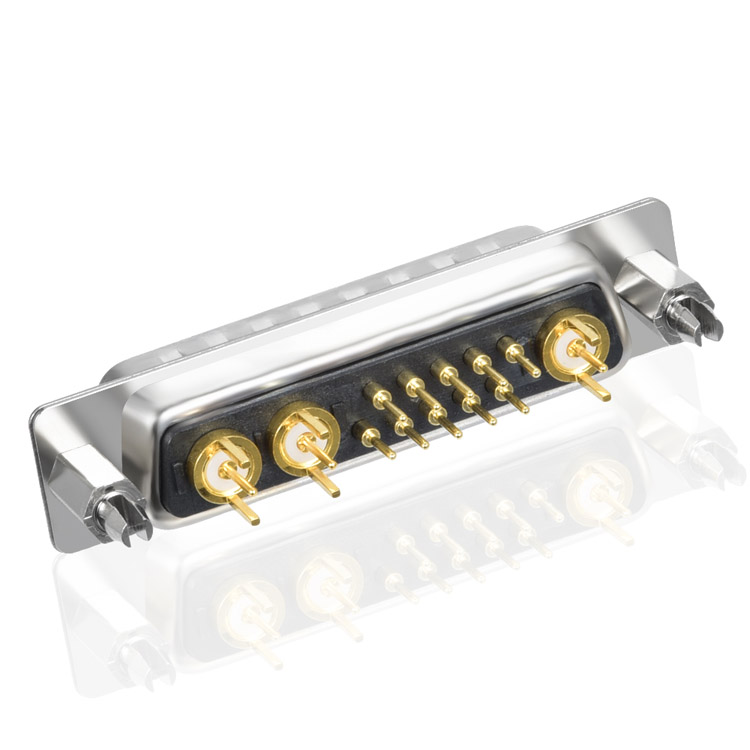

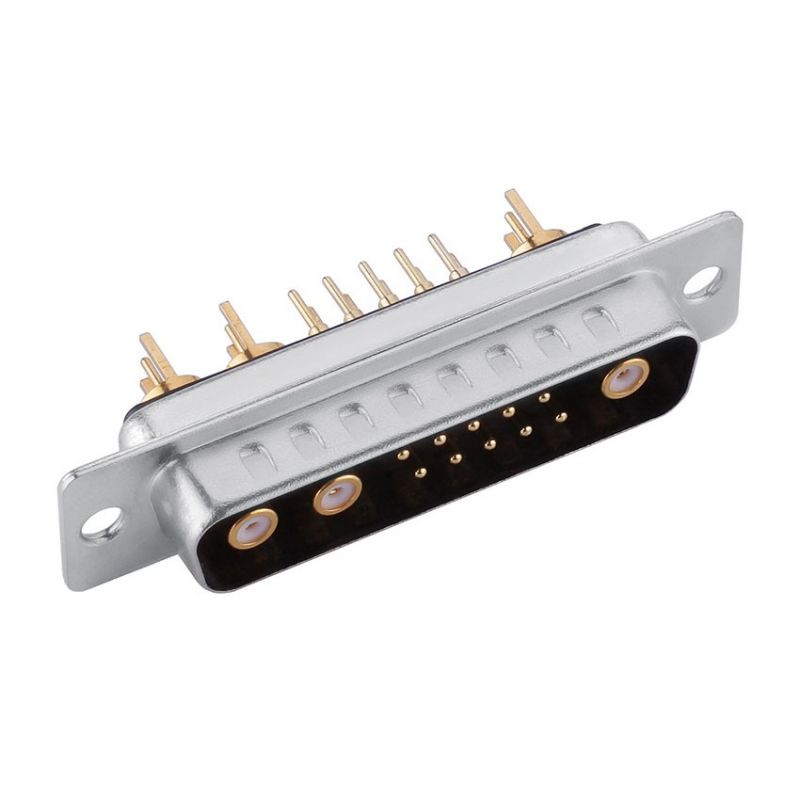

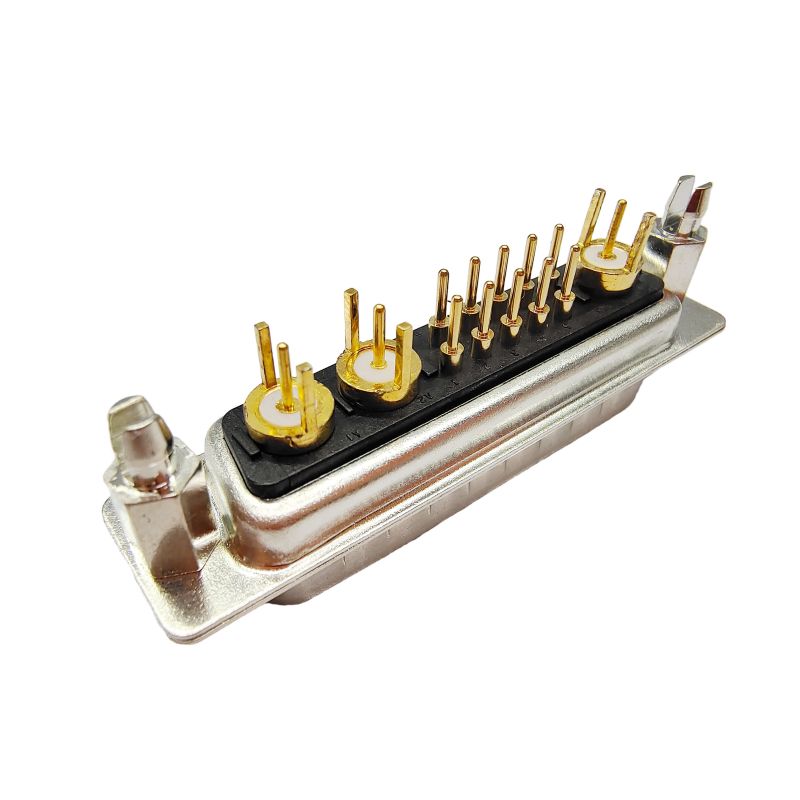

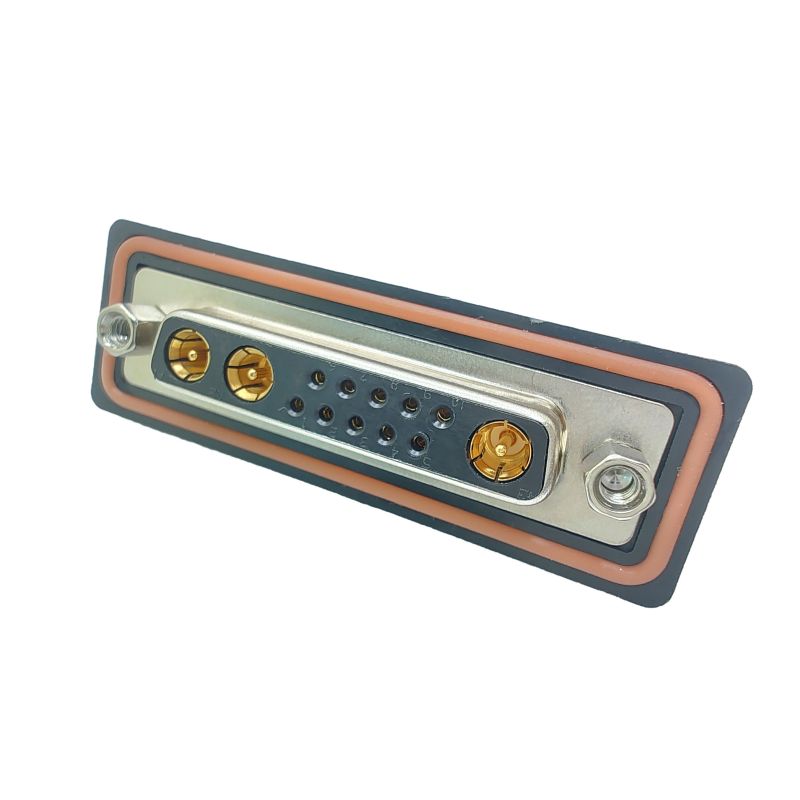

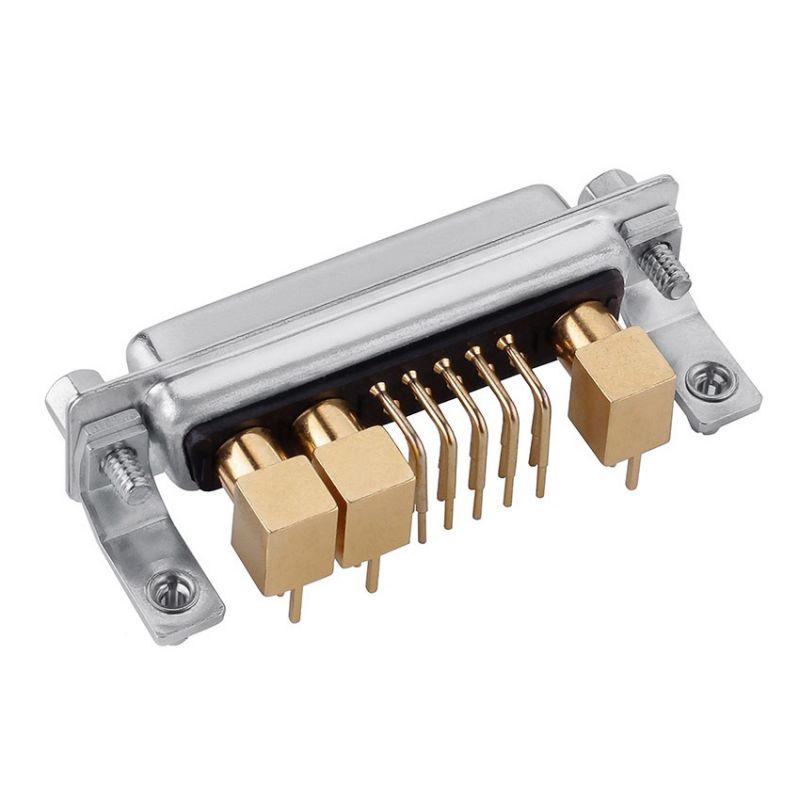

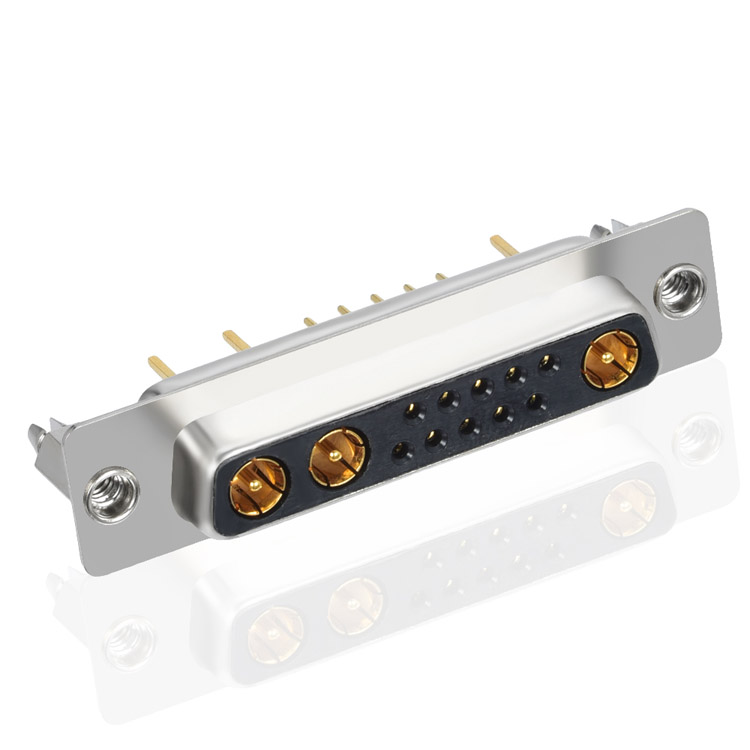

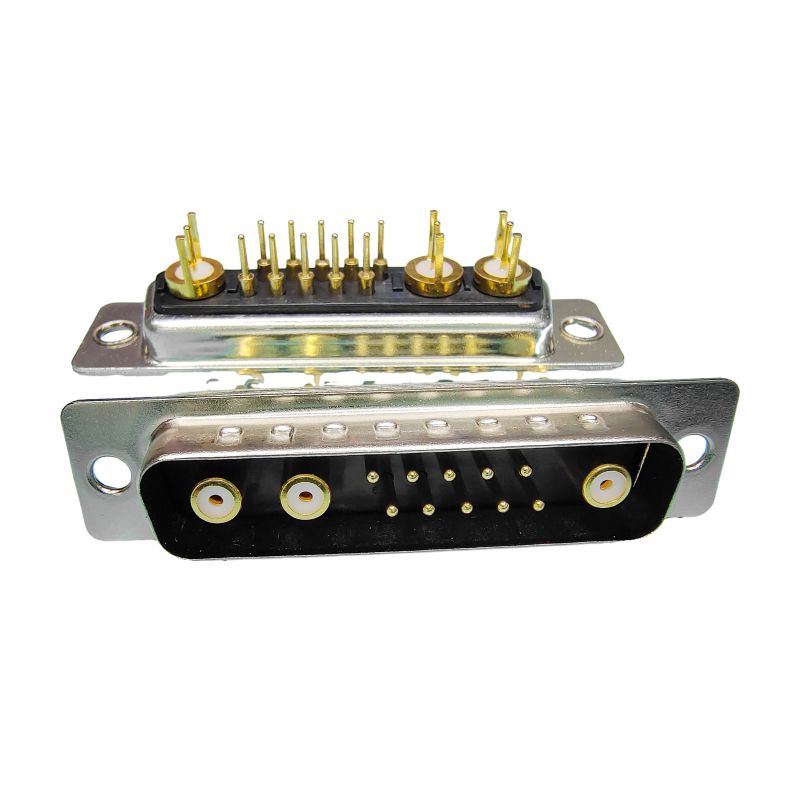

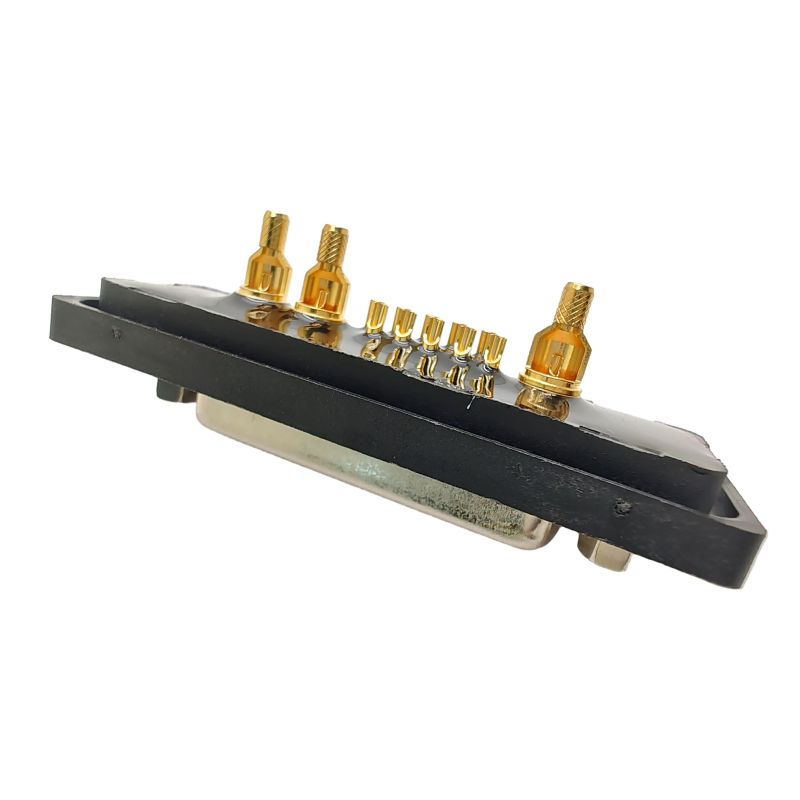

中国のD-Sub 13W3同軸混合コネクタメーカー。混合レイアウトの同軸 D-Sub は、同軸コンタクトと信号コンタクトの両方を混合しており、1 つのコネクタ内で電源、信号、同軸接続を必要とするアプリケーションに理想的なソリューションを提供します。同軸コンタクトの高周波接触電流定格は 50 または 75 オームです。
材料 |
絶縁体材料 |
PBT+30%GF(UL94V-O) |
絶縁体色 |
黒/青 (カスタマイズ可能) |
|
接点材質 |
銅合金 |
|
接点のメッキ |
金メッキ、1U”~30U” |
|
シェル材質 |
スチール/SPCC-SD、ニッケルまたは錫メッキ |
|
電気 |
誘電率 |
AC300V |
高周波接点の電流定格 |
50または75オーム |
|
接触抵抗 |
2.7mΩ最大 |
|
絶縁抵抗 |
500V DCで最小2000MΩ |
|
機械式 |
耐電圧 |
1000V AC rms 1分間 |
挿入力 |
¢1.0 :3.4N /ピン(MAX) ¢3.6:12 N /ピン(MAX) |
|
引抜き力 |
¢1.0:0.3N /ピンMIN ¢3.6:2N/ピンMIN |
|
耐久性 |
500サイクル |
|
動作温度 |
-55℃~125℃ |
すべてのD-Subコネクタは多機能かつ小型化されています。
私たちは専門メーカーですので、お気軽にお選びください。
1) D-Sub コネクタの長所と短所は何ですか?
D-Sub は、ユーザーにとって物理的な奥行きと重量が重要となるラップトップ、モニター、テレビなどの最新のデバイスではあまり利用されていません。 D-Sub コネクタは、USB コネクタや HDMI コネクタとは異なり、そのサイズと終端のため、抜き差しに非常に時間がかかります。D-Sub コネクタの利点は、非常に堅牢で過酷な環境でも使用できることです。狭いスペースにも収まるほど小型で、寿命サイクルが長いです。彼らは多様であり、さまざまな業界でうまく機能します。
2) .商品はどのように私に届けますか?
DHL、UPS....お問い合わせください。
3) .D-sub はオーディオをサポートしていますか?
はい、D-sub コネクタは特定のアプリケーションのオーディオ接続に使用できます。
4) 品質をテストするために最初にサンプルを注文できますか?
はい、量産前にサンプルを作成することも可能です。
5) .D-sub の電圧定格は何ですか?
D-sub コネクタはさまざまな電圧に対応しています。一部の D-sub コネクタは、各接点を介して最大 1800 VAC を伝送できる安全定格になっています。
