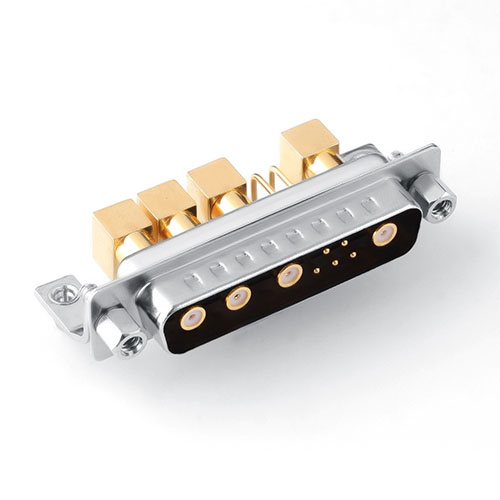

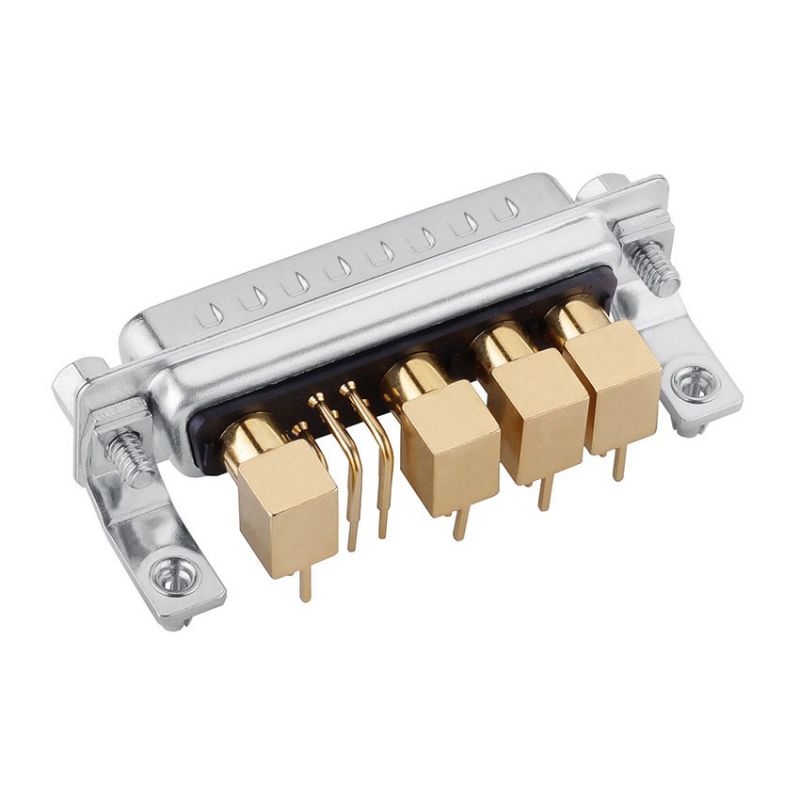

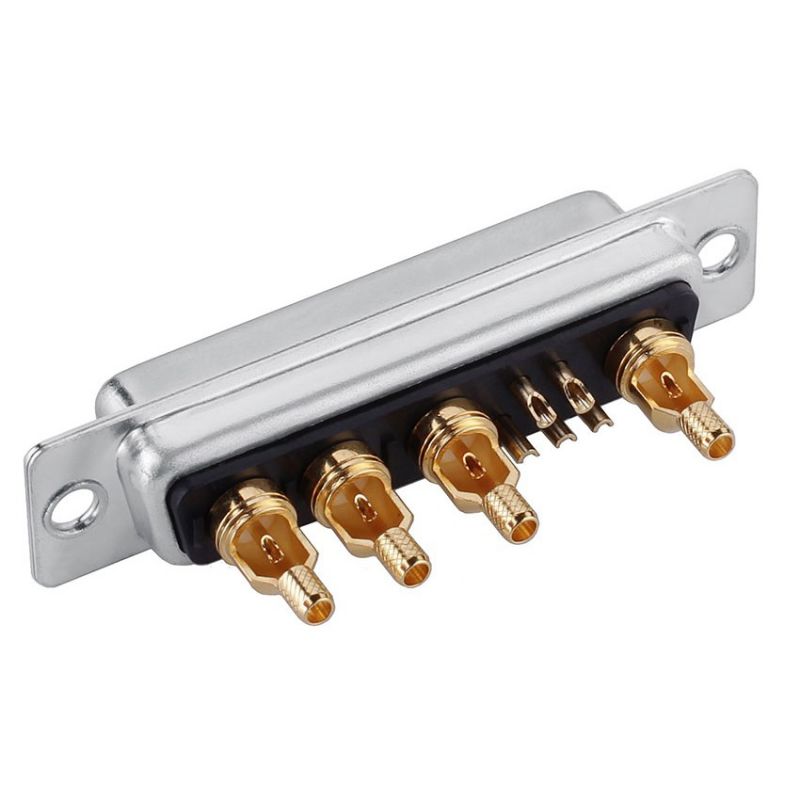

SIGNALORIGIN® は、中国の D-Sub 9W4 同軸コネクタの大手メーカーです。 9W4 真鍮オスメス高電流コネクタ D-SUB 5+4PIN はんだ付けタイプ。 SIGNALORIGIN の 9W4 D-sub 混合コンタクト コネクタは、錫/ニッケルまたは金仕上げのスチール シェル、混合レイアウトおよび PBT 熱可塑性プラスチック、30% ガラス充填、UL94V-O 定格絶縁体を備えた 9W4 コンビネーション D-sub プラグです。はんだカップ接点終端。農業および建設機械、過酷な環境、機械製造、医療、ロボット工学およびオートメーション、輸送におけるアプリケーション。PCB マウント用の D SUB メス 9W4 電源コネクタ 180° スルーホールはんだタイプのアプリケーション:
医療用電子機器
ワイヤレス屋外通信システム
産業オートメーション
石油探査
プリンターとディスプレイ
診断システム
材料 |
絶縁体材料 |
PBT+30%GF(UL94V-O) |
絶縁体色 |
黒/青 (カスタマイズ可能) |
|
接点材質 |
銅合金 |
|
接点のメッキ |
金メッキ、1U”~30U” |
|
シェル材質 |
スチール/SPCC-SD、ニッケルまたは錫メッキ |
|
電気 |
誘電率 |
AC300V |
高周波接点の電流定格 |
50または75オーム |
|
接触抵抗 |
2.7mΩ最大 |
|
絶縁抵抗 |
500V DCで最小2000MΩ |
|
機械式 |
耐電圧 |
1000V AC rms 1分間 |
挿入力 |
¢1.0 :3.4N /ピン(MAX) ¢3.6:12 N/ピン(MAX) |
|
引抜き力 |
¢1.0:0.3N /ピンMIN ¢3.6:2N/ピンMIN |
|
耐久性 |
500サイクル |
|
動作温度 |
-55℃~125℃ |
挿抜に強く、寿命は 500 ~ 10,000 サイクルです。
お客様のさまざまなニーズに応える多彩な端子構造。
ロボティクス&オートメーション、機械製造、農業
通信、軍事、医療、輸送、過酷な環境
1) .急ぎの注文を受け付けてもらえますか?
はい、お客様の制作を優先させていただきます。
2) .商品はどのように私に届けますか?
DHL、UPS....お問い合わせください。
3) 受け取り側で不良品があった場合はどうすればよいですか?
このような場合は、できるだけ早くご連絡ください
4) 品質をテストするために最初にサンプルを注文できますか?
はい、量産前にサンプルを作成することは可能です。
5) .生産のリードタイムについてはどうですか?
サンプルの場合は5〜7営業日、大量注文の場合は20〜35営業日です。
